Mini Servidor Web de bajo costo para la educacio n rural basado en Raspberry Pi by Manuel Ibarra Cabrera at al

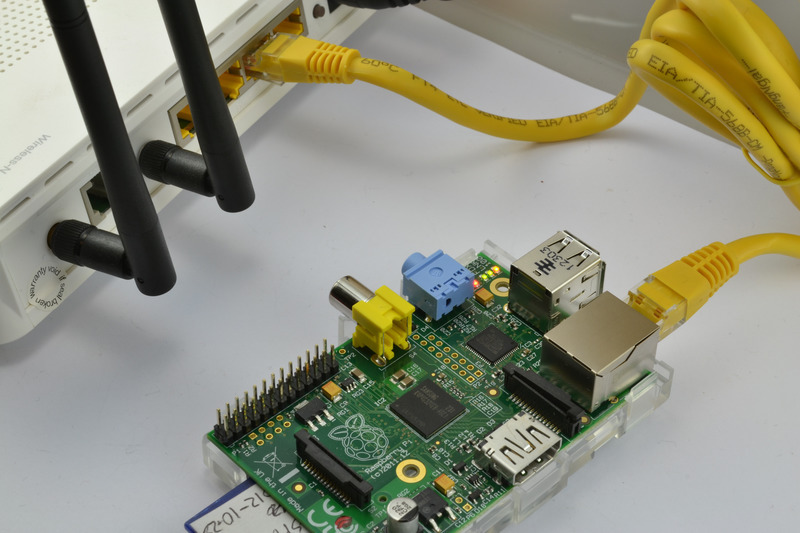

Conexión de un Raspberry al módem

El presente artículo completo lo puedes encontrar en el siguiente link: Mini Servidor Web de bajo costo para la educacio n rural basado en Raspberry Pi

Algunos de los materiales que utilizarán los puedes encontrar en nuestra tiena online Ferrustronix:

• Raspberry Pi 2 Model B

RESUMEN

Este artículo presenta una forma de implementar un mini-servidor web de bajo costo basado en hardware Raspberry Pi, orientado especialmente al sector Educación en el área rural.

Arquitectura lógica

Los usuarios (Alumnos y Docentes) pueden utilizar la aplicación de tres formas: a) desde el laboratorio de cómputo, en la cual se tiene computadoras conectadas con una topología estrella dentro de una red LAN (usuario color rojo); b) desde el campus de la Institución Educativa mediante una conexión WiFi, para lo cual se tiene una Antena que permite irradiar la señal hasta 1 kilómetro (usuario color verde).

Los usuarios que utilizan una computadora personal, utilizan un navegador web e invocan a una página web mediante el protocolo HTTP, esta página web reside en el servidor web, que a su vez peticiona a los recursos necesarios para dar respuesta a la información solicitada por el cliente.

La ventaja de este modelo es que el usuario podrá acceder a la información en cualquier momento y desde cualquier lugar; si el usuario se encuentra en el colegio, pude hacer uso de las computadoras del laboratorio de cómputo, si está en el recreo o receso, entonces puede hacer uso de la red inalámbrica para conectarse mediante una laptop, si está camino a casa puede usar una laptop o Tablet.

Raspberry Pi 2 Model B

Instalación y configuración del Mini-servidor web

Para poner en marcha el Mini-servidor web seguimos los siguientes pasos:

1. Descargar y grabar el sistema operativo en una memoria SD o micro SD. Primero se descarga la imagen del Sistema Operativo “Raspbian” y se graba esta imagen en el dispositivo SD o MicroSD (previamente formateada).
2. Conectar los periféricos al Raspbian Pi.- Antes de instalar hay que considerar que se debe tener los siguientes dispositivos o periféricos: Monitor con entrada HDMI (o adaptador HDMI-VGA), cable alimentador de 5v, Mouse USB, Teclado USB, Memoria SD o Micro-SD con la imagen del Sistema Operativo Raspbian, cable de red Ethernet o (adaptador WiFi USB).
3. Luego conectamos los puertos a los periféricos de la siguiente manera.
4. Instalación del Sistema Operativo Raspbian.
5. Conectamos el Raspberry a la energía eléctrica y se enciende automáticamente la minicomputadora, seguidamente el Sistema Operativo empieza a cagar y ejecutar los paquetes necesarios. Después de cargar los paquetes iniciales, se mostrará un menú para configurar los aspectos básicos como la fecha, hora, idioma del sistema, idioma del teclado, habilitar/deshabilitar SSH, etc. Finalmente, reiniciamos el sistema operativo, el sistema volverá a iniciar en el modo consola, y accedemos con el usuario por defecto “pi” y contraseña “raspberry”.
6. Configurar red para tener acceso a internet.Para actualizar e instalar paquetes de software es necesario tener acceso a internet, entonces debemos conectar el Raspberry a un router-modem, ya sea por cable Ethernet o por conexión inalámbrica WiFi.
7. Instalación del Mini-servidor web.
8. Para instalar el servidor web Apache en el Raspberry, creamos y damos permisos al grupo de usuarios para el acceso web, para esto escribimos en la consola los siguientes comandos:

sudo addgroup www-data

sudo usermod -a -G www-data www-data

Ahora hacemos un update y para esto necesitamos tener acceso a internet:

sudo apt-get update

sudo apt-get upgrade

Luego de actualizar los paquetes procedemos instalar Apache y PHP con los siguientes comandos:

sudo apt-get install apache2 php5 libapache2 -mod-php5

Terminada la instalación reiniciamos el demonio de apache:

sudo /etc/init.d/apache2 restart

Finalmente, creamos una página de inicio e invocamos desde un navegador web mediante la dirección IP, por ejemplo http://192.168.1.40

Instalación del recurso didáctico para enseñar matemática en el mini-servidor web.

Para poner en práctica el concepto que hemos presentado en este artículo, se ha elaborado un recurso didáctico para enseñar matemáticas, específicamente para la enseñanza de las fracciones. El recurso didáctico tiene niveles de aprendizaje y está elaborado de acuerdo al contexto, que en este caso es la zona Andina del Perú. El recurso es fácilmente configurable para que pueda ser cambiado a otro contexto, por ejemplo la zona costa del Perú.

La instalación se hace copiando la carpeta “fraccion” (sin tilde para evitar errores en linux) dentro del servidor web. Luego se invoca desde un navegador web y está listo para que la aplicación funcione

Un alumno puede acceder al recurso didáctico utilizando una computadora personal o una laptop. Mediante un navegador web, por ejemplo Mozilla Firefox.
BIBLIOGRAFÍA
Cabrera, M. I., Huamán, C. H., Romero, P. A., Vilca, E. M., & Chiclla, E. Mini Servidor Web de bajo costo para la educacio n rural basado en Raspberry Pi.
