Medir distancias con el Sensor Ultrasónico HC-SR04
Video
Material necesario
Recuerda que todo el material necesario lo puedes encontrar en nuestra tienda on-line Ferrustronix con envío a toda la Republica Mexicana.
¿Qué es un Sensor de Ultrasonido/Ultrasónico?
El sensor de ultrasonidos entra dentro de la categoría de sensores para medir distancias o superar obstáculos.

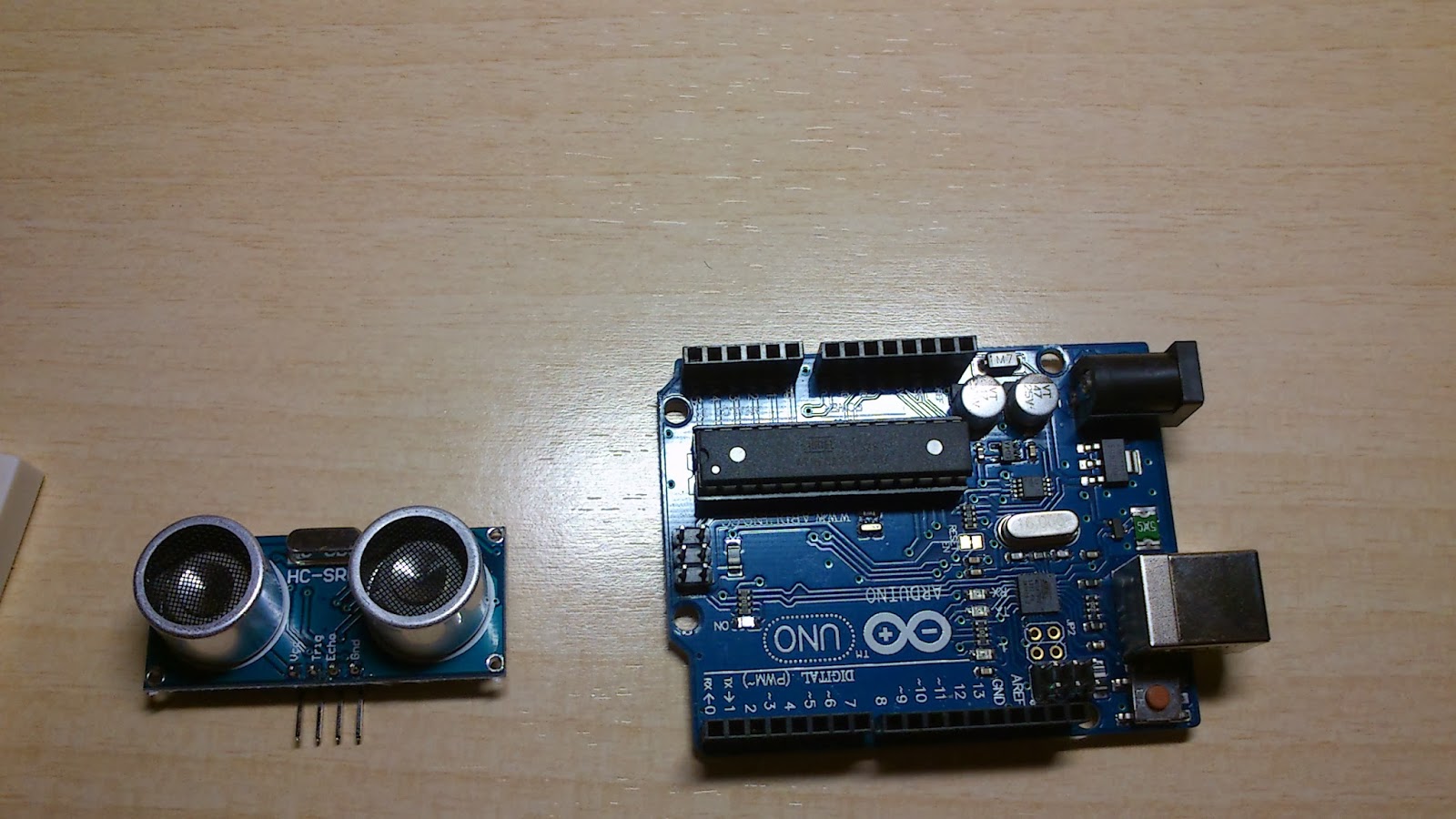

En el siguiente ejemplo, vamos a ocupar un sensor ultrasónico HC-SR04 para medir distancias. El sensor funciona enviando un ultrasonido (inaudible para el oído humano por su alta frecuencia) mediante uno de los cilindros (transductor) y espera a que dicho sonido rebote sobre un objeto y vuelva, siendo captado por el otro cilindro.
Este sensor en concreto tiene un rango de distancias sensible entre 3cm y 3m con una precisión de 3mm.
Sensor Ultrasonido y Arduino
¿Qué recibimos en el sensor?
El tiempo que transcurre entre el envío y la recepción del ultrasonido.
¿Cómo vamos a traducir dicho tiempo en distancia?
Aprovechando que la velocidad de dicho ultrasonido en el aire es de valor 340 m/s, o 0,034 cm/microseg (ya que trabajaremos con centímetros y microsegundos). Para calcular la distancia, recordaremos que v=d/t (definición de velocidad: distancia recorrida en un determinado tiempo).
De la fórmula anterior despejamos d, obteniendo d=v·t, siendo v la constante anteriormente citada y t el valor devuelto por el sensor a la placa Arduino.
También habrá que dividir el resultado entre 2 dado que el tiempo recibido es el tiempo de ida y vuelta.
Sensor Ultrasónico HC-SR04

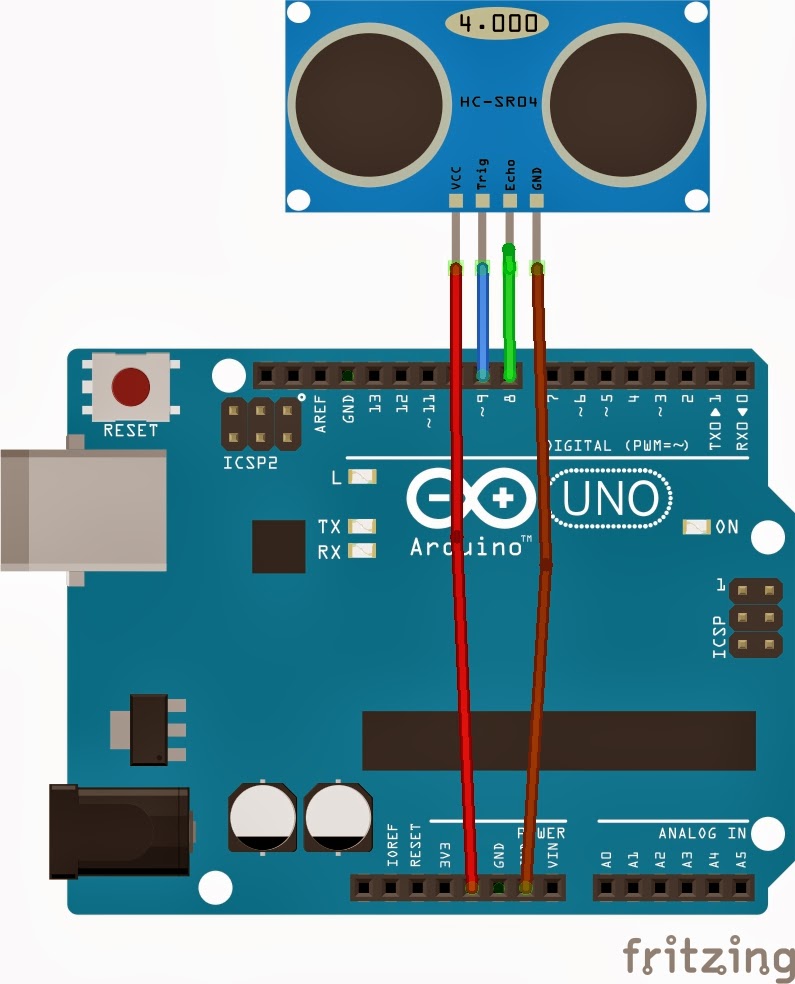

El sensor consta de 4 pines: “VCC” conectado a la salida de 5V de la placa, “Trig” conectado al pin digital de la placa encargado de enviar el pulso ultrasónico, “Echo” al pin de entrada digital que recibirá el eco de dicho pulso y “GND” a tierra.
Programa
long distancia;
long tiempo;
void setup(){
Serial.begin(9600);
pinMode(9, OUTPUT); /*activación del pin 9 como salida: para el pulso ultrasónico*/
pinMode(8, INPUT); /*activación del pin 8 como entrada: tiempo del rebote del ultrasonido*/
}
void loop(){
digitalWrite(9,LOW); /* Por cuestión de estabilización del sensor*/
delayMicroseconds(5);
digitalWrite(9, HIGH); /* envío del pulso ultrasónico*/
delayMicroseconds(10);
tiempo=pulseIn(8, HIGH); /* Función para medir la longitud del pulso entrante. Mide el tiempo que transcurrido entre el envío
del pulso ultrasónico y cuando el sensor recibe el rebote, es decir: desde que el pin 12 empieza a recibir el rebote, HIGH, hasta que
deja de hacerlo, LOW, la longitud del pulso entrante*/
distancia= int(0.017*tiempo); /*fórmula para calcular la distancia obteniendo un valor entero*/
/*Monitorización en centímetros por el monitor serial*/
Serial.println("Distancia ");
Serial.println(distancia);
Serial.println(" cm");
delay(1000);
}
